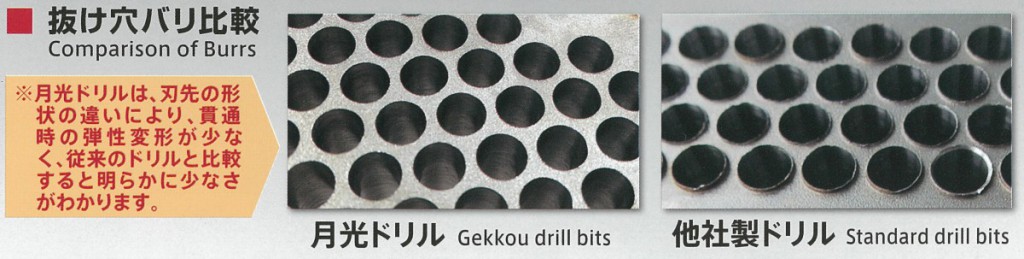

少ないバリ
独自の先端形状にて切削抵抗の削減に成功
ドリルサイズ(スタブ型)
用途:ステンレス、一般鋼、炭素鋼、銅、アルミニウム、Ti合金
商品一覧表 寸法 及び 推奨切削条件
※表をクリックすると、製品詳細ページでご注文いただけます。
型式 | 寸法(抜粋) | 切削条件(SUS304) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
外径D h8 |
溝長 l | 全長 L | シャンク径 h7 |
先端角 | 回転数 rpm |
送り速度 mm/min |
切削速度(周速) m/min |
送り量 mm/rev |
ステップ | ||
1 | GM-2.0S | 2.0 | 12 | 44 | 3 | 130 | 1910 | 76 | 12.0 | 0.040 | 1 |
2 | GM-2.3S | 2.3 | 13 | 46 | 3 | 130 | 1660 | 76 | 12.0 | 0.046 | 1.15 |
3 | GM-2.4S | 2.4 | 14 | 46 | 3 | 130 | 1590 | 76 | 12.0 | 0.048 | 1.2 |
4 | GM-2.5S | 2.5 | 14 | 46 | 3 | 130 | 1530 | 76 | 12.0 | 0.050 | 1.25 |
5 | GM-2.6S | 2.6 | 14 | 46 | 3 | 130 | 1470 | 76 | 12.0 | 0.052 | 1.3 |
6 | GM-3.0S | 3.0 | 16 | 48 | 3 | 130 | 1275 | 76 | 12.0 | 0.060 | 1.5 |
7 | GM-3.2S | 3.2 | 18 | 50 | 4 | 130 | 1195 | 76 | 12.0 | 0.064 | 1.6 |
8 | GM-3.3S | 3.3 | 18 | 54 | 4 | 130 | 1160 | 76 | 12.0 | 0.066 | 1.65 |
9 | GM-3.4S | 3.4 | 20 | 52 | 4 | 130 | 1125 | 76 | 12.0 | 0.068 | ノンステップ |
10 | GM-4.0S | 4.0 | 22 | 54 | 4 | 130 | 955 | 76 | 12.0 | 0.080 | ノンステップ |
11 | GM-4.1S | 4.1 | 22 | 66 | 6 | 130 | 930 | 76 | 12.0 | 0.082 | ノンステップ |
12 | GM-4.2S | 4.2 | 24 | 72 | 6 | 130 | 910 | 76 | 12.0 | 0.084 | ノンステップ |
13 | GM-4.3S | 4.3 | 24 | 68 | 6 | 130 | 1110 | 96 | 15.0 | 0.086 | ノンステップ |
14 | GM-5.0S | 5.0 | 26 | 70 | 6 | 130 | 955 | 96 | 15.0 | 0.101 | ノンステップ |
15 | GM-5.1S | 5.1 | 26 | 70 | 6 | 130 | 935 | 96 | 15.0 | 0.103 | ノンステップ |
16 | GM-5.2S | 5.2 | 28 | 76 | 6 | 130 | 920 | 96 | 15.0 | 0.104 | ノンステップ |
17 | GM-6.0S | 6.0 | 28 | 72 | 6 | 130 | 795 | 96 | 15.0 | 0.121 | ノンステップ |
18 | GM-6.7S | 6.7 | 31 | 75 | 8 | 130 | 715 | 96 | 15.0 | 0.134 | ノンステップ |
19 | GM-6.8S | 6.8 | 37 | 85 | 8 | 130 | 705 | 96 | 15.0 | 0.136 | ノンステップ |
20 | GM-6.9S | 6.9 | 34 | 78 | 8 | 130 | 693 | 96 | 15.0 | 0.139 | ノンステップ |
21 | GM-8.0S | 8.0 | 37 | 81 | 8 | 130 | 597 | 96 | 15.0 | 0.161 | ノンステップ |
22 | GM-8.4S | 8.4 | 37 | 87 | 10 | 130 | 569 | 96 | 15.0 | 0.169 | ノンステップ |
23 | GM-8.5S | 8.5 | 37 | 87 | 10 | 130 | 562 | 96 | 15.0 | 0.171 | ノンステップ |
24 | GM-8.6S | 8.6 | 43 | 97 | 10 | 130 | 555 | 96 | 15.0 | 0.173 | ノンステップ |
25 | GM-10.0S | 10.0 | 43 | 93 | 10 | 130 | 478 | 96 | 15.0 | 0.201 | ノンステップ |
※表をクリックすると、製品詳細ページでご注文いただけます。
切削条件のご利用上の注意
1.機械剛性やワーククランプ、加工部形状などの状況により切削条件を調整してください。
2.この切削条件は水溶性切削油剤を使用した場合です。
3.この切削条件表は,穴あけ深さ3D以下に適用ください。
4.ステップ送りは穴の上面まで戻してください。
5.切削油剤は加工点やドリル溝へ十分に供給してください。
2.この切削条件は水溶性切削油剤を使用した場合です。
3.この切削条件表は,穴あけ深さ3D以下に適用ください。
4.ステップ送りは穴の上面まで戻してください。
5.切削油剤は加工点やドリル溝へ十分に供給してください。
