アサヒ工具 超硬ソリッド段付ドリル追加工製作窓口

オイルホール付きWマージンドリルも
２週間で製作可能！

ご相談・ご注文の流れ

アサヒ工具 超硬ソリッド段付ドリル追加工製作の流れ

超硬ソリッド段付ドリル追加工製作のご案内

アサヒ工具製作所の超硬ソリッド段付ドリル（オイルホール有り・無し）の追加工に対応しております。

以下製品以外をご希望の場合もお問い合わせください。可能であれば対応させていただきます。

追加工のベースとなる商品は、当社で用意致します。本体支給（商品持込み）による追加工はお受けしておりません。

（追加工用の商品が欠品した場合は　納期が１４日間以上かかる場合がございます）

超硬ソリッド段付きドリル追加工のご相談フォーム

①オイルホールの有無を選択してください

オイルホール無しオイルホール有り

②ベースとなる商品を選択ください

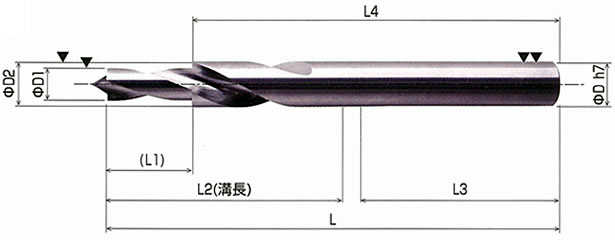

【オイルホール無し】超硬ソリッドドリルベース

アサヒ工具製作所 超硬ソリッドドリル用ステップベース（オイルホール無し）

商品コード 小径
(φD1)		 大径
(φD2)		 径加工範囲
(φD1)		 小径長さ
(L1)		 溝長
(L2)		 基準値
(L4±0.2)		 全長
(L)		 シャンク長
(L3)		 シャンク径
(φD h7)		 穴ピッチ
(TK)		 穴径
(φd)		 適用ネジ
(参考)		 ベース
価格
SDS028 2.8 4 2.5～2.7未満 7 21 53 60 (37) 4 – – M3（切削用） 4730
SDS030 3.0 4 2.7～2.9未満 7 21 53 60 (37) 4 – – M3（転造用） 4730
SDS033 3.3 5 2.9～3.2未満 12 30 58 70 37 4 – – 5780
SDS036 3.6 6 3.2～3.5未満 14 31 66 80 (46) 6 – – M4（切削用） 6150
SDS039 3.9 6 3.5～3.8未満 14 31 66 80 (46) 6 – – M4（転造用） 6150
SDS042 4.2 7 3.8～4.1未満 16 35 69 85 46 6 – – 6830
SDS045 4.5 7 4.1～4.4未満 16 35 69 85 46 6 – – M5（切削用） 6830
SDS048 4.8 8 4.4～4.7未満 16 35 69 85 (46) 8 – – M5（転造用） 7200
SDS053 5.3 8 4.7～5.2未満 18 40 72 90 (46) 8 – – M6（切削用） 7350
SDS058 5.8 9 5.2～5.7未満 18 40 72 90 46 8 – – M6（転造用） 7880
SDS064 6.4 10 5.7～6.3未満 25 51 80 105 (50) 10 – – 9150
SDS070S 7.0 10 6.3～6.9未満 18 44 80 98 (50) 10 – – M8（切削用） 9000
SDS070 7.0 10 6.3～6.9未満 25 51 80 105 (50) 10 – – M8（切削用） 9530
SDS076S 7.6 11 6.9～7.5未満 18 44 80 98 50 10 – – M8（転造用） 9830
SDS076 7.6 11 6.9～7.5未満 25 51 80 105 50 10 – – M8（転造用） 10350
SDS082S 8.2 12 7.5～8.1未満 22 55 93 115 (55) 12 – – 10880
SDS082 8.2 12 7.5～8.1未満 32 65 93 125 (55) 12 – – 11330
SDS088S 8.8 12 8.1～8.7未満 22 55 93 115 (55) 12 – – M10（切削用） 11180
SDS088 8.8 12 8.1～8.7未満 32 65 93 125 (55) 12 – – M10（切削用） 11780
SDS094S 9.4 13 8.7～9.3未満 22 55 93 115 55 12 – – M10（転造用） 12680
SDS094 9.4 13 8.7～9.3未満 32 65 93 125 55 12 – – M10（転造用） 13500
SDS101S 10.1 14 9.3～10.0未満 28 60 97 125 55 12 – – 14180
SDS101 10.1 14 9.3～10.0未満 43 75 97 140 55 12 – – 15080
SDS108S 10.8 14 10.0～10.7未満 28 60 97 125 55 12 – – M12（切削用） 14330
SDS108 10.8 14 10.0～10.7未満 43 75 97 140 55 12 – – M12（切削用） 15450
SDS115S 11.5 15 10.7～11.4未満 28 60 97 125 55 12 – – M12（転造用） 15600
SDS115 11.5 15 10.7～11.4未満 43 75 97 140 55 12 – – M12（転造用） 16880
SDS122S 12.2 15 11.4～12.1未満 28 60 97 125 55 12 – – M14（切削用） 15980
SDS122 12.2 15 11.4～12.1未満 43 75 97 140 55 12 – – M14（切削用） 17330

②ベースとなる商品を選択ください

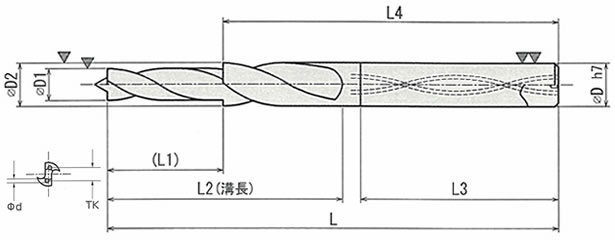

【オイルホール有り】超硬ソリッドドリルベース

アサヒ工具製作所 超硬ソリッドドリル用ステップベース（オイルホール付き）

商品コード 小径
(φD1)		 大径
(φD2)		 径加工範囲
(φD1)		 小径長さ
(L1)		 溝長
(L2)		 基準値
(L4±0.2)		 全長
(L)		 シャンク長
(L3)		 シャンク径
(φD h7)		 穴ピッチ
(TK)		 穴径
(φd)		 適用ネジ
(参考)		 ベース
価格
SDS045-H 4.5 7 4.1～4.4未満 16 35 69 85 46 6 2±0.2 0.59±0.1 M5（切削用） 8030
SDS048-H 4.8 8 4.4～4.7未満 16 35 69 85 (46) 8 2.4±0.2 0.71±0.1 M5（転造用） 8700
SDS053-H 5.3 8 4.7～5.2未満 18 40 72 90 (46) 8 2.4±0.2 0.71±0.1 M6（切削用） 9000
SDS058-H 5.8 9 5.2～5.7未満 18 40 72 90 46 8 2.8±0.2 0.83±0.1 M6（転造用） 9830
SDS064-H 6.4 10 5.7～6.3未満 25 51 80 105 (50) 10 3.2±0.2 0.95±0.1 11480
SDS070S-H 7.0 10 6.3～6.9未満 18 44 80 98 (50) 10 3.2±0.2 0.95±0.1 M8（切削用） 11180
SDS070-H 7.0 10 6.3～6.9未満 25 51 80 105 (50) 10 3.2±0.2 0.95±0.1 M8（切削用） 11700
SDS076S-H 7.6 11 6.9～7.5未満 18 44 80 98 50 10 3.2±0.2 0.95±0.1 M8（転造用） 12150
SDS076-H 7.6 11 6.9～7.5未満 25 51 80 105 50 10 3.2±0.2 0.95±0.1 M8（転造用） 12980
SDS082S-H 8.2 12 7.5～8.1未満 22 55 93 115 (55) 12 3.6±0.2 1.06±0.1 15000
SDS082-H 8.2 12 7.5～8.1未満 32 65 93 125 (55) 12 3.6±0.2 1.06±0.1 15830
SDS088S-H 8.8 12 8.1～8.7未満 22 55 93 115 (55) 12 3.6±0.2 1.06±0.1 M10（切削用） 15150
SDS088-H 8.8 12 8.1～8.7未満 32 65 93 125 (55) 12 3.6±0.2 1.06±0.1 M10（切削用） 15980
SDS094S-H 9.4 13 8.7～9.3未満 22 55 93 115 55 12 3.6±0.2 1.06±0.1 M10（転造用） 16650
SDS094-H 9.4 13 8.7～9.3未満 32 65 93 125 55 12 3.6±0.2 1.06±0.1 M10（転造用） 17700
SDS101S-H 10.1 14 9.3～10.0未満 28 60 97 125 55 12 4.0±0.2 1.18±0.2 20480
SDS101-H 10.1 14 9.3～10.0未満 43 75 97 140 55 12 4.0±0.2 1.18±0.2 21000
SDS108S-H 10.8 14 10.0～10.7未満 28 60 97 125 55 12 4.0±0.2 1.18±0.2 M12（切削用） 20700
SDS108-H 10.8 14 10.0～10.7未満 43 75 97 140 55 12 4.0±0.2 1.18±0.2 M12（切削用） 21150
SDS115S-H 11.5 15 10.7～11.4未満 28 60 97 125 55 12 4.4±0.2 1.3±0.2 M12（転造用） 21530
SDS115-H 11.5 15 10.7～11.4未満 43 75 97 140 55 12 4.4±0.2 1.3±0.2 M12（転造用） 22880
SDS122S-H 12.2 15 11.4～12.1未満 28 60 97 125 55 12 4.4±0.2 1.3±0.2 M14（切削用） 21680
SDS122-H 12.2 15 11.4～12.1未満 43 75 97 140 55 12 4.4±0.2 1.3±0.2 M14（切削用） 23030

③加工内容を入力ください

アサヒ工具製作所 追加工カスタマイズ画像
コーティング
小径
大径
小径長さ（L1）
先端角 先端角加工範囲(両角)：90°～180°
面取り角 面取り角加工範囲(片角)：
15°～90°
大径・外周2番逃げ
アサヒ工具製作所 追加工カスタマイズ画像 先端角加工範囲(両角)：90°～180°面取り角加工範囲(片角)：
15°～90°

※Wマージンドリルをご希望の方は、追加工情報のその他要望等欄に、Wマージンドリル希望とご記入ください。

概算単価
－ 円／個
数量
個
概算合計金額
－ 円

金額は概算金額です。正確な金額は追ってご連絡させていただきます。

なお、ご入力された寸法で製作が可能かも正確な金額と合わせてご連絡させていただきます。

④加工内容を確認頂き、お客様情報をご記入の後、送信ボタンを押します。

    追加工情報

    ベース商品（必須）
    上部より対象商品を選択してください。

    コーティング（必須）

    大径(φD2)（必須）

    φ

    小径(φD1)（必須）

    φ

    先端角（必須）

    °

    面取角（必須）

    °

    小径長さ（L1）（必須）

    mm

    大径・外周２番逃げ（必須）

    概算単価（必須）

    円(税別)

    数量（必須）

    本

    概算合計金額（必須）

    円(税別)

    その他要望等
    ※Wマージンドリルをご希望の方は、本欄に「Wマージンドリル希望」とご記入ください。

    お客様情報

    お名前（必須）

    メールアドレス（必須）

    メールアドレスの確認（必須）

    会社名

    部署名

    住所（必須）

    電話番号（必須）

    FAX番号

    お電話・FAXでも承っております

    TEL：052-680-7337

    FAX：052-680-7815
